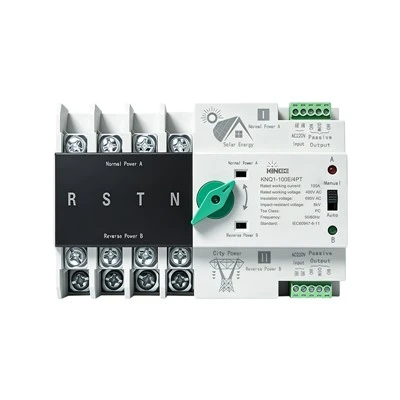

Uvod u proizvod
Serija KNQ1 Dual-Prekidač automatskog prijenosa napajanja je novorazvijeni prekidač za prijenos električne energije za mikro domaćinstvo, dostupan kao prekidač za napajanje/generator modela dvostrukog napajanja. Uglavnom se koristi za praćenje statusa normalnog i rezervnog napajanja. Kada nestane normalno napajanje, rezervno napajanje se odmah aktivira, osiguravajući kontinuitet, pouzdanost i sigurnost napajanja. Dizajniran za montažu na šinu-posebno se koristi u DIN-razvodnim kutijama na šinu.
KNQ1 serija, automatski prekidač sa dvostrukim napajanjem za modele za napajanje/generator, pogodan je za sisteme napajanja u nuždi sa 50/60Hz AC, napona 400V, 100A. Ima kompaktnu strukturu, pouzdan prijenos, jednostavnu instalaciju i održavanje i dug vijek trajanja. Kao prekidač za napajanje/generator sa dvostrukim napajanjem, on se široko koristi tamo gdje prekid napajanja nije dozvoljen, podržavajući i električni i ručni rad. KNQ1 serija je usklađena sa-standardima za niskonaponske razvodne i upravljačke uređaje.
Karakteristike proizvoda
1. Razumna struktura, mala zapremina, lep izgled, sa zaštitnim štitom, sigurnijim i pouzdanijim napajanjem.
2. Kompletne zaštitne funkcije, uključujući otvorenu fazu i zaštitu od gubitka-napona.
3.Besšumno, ušteda energije, jednostavna instalacija, jednostavan rad, pouzdane i stabilne performanse.
Glavni tehnički parametri
|
Specifikacija |
100A |
||
|
Nazivna struja Ie(A) |
16, 20, 25 |
32,40,50,63 |
80,100 |
|
Napon izolacije Ui |
AC690V, 50Hz |
||
|
Nazivni napon Ue |
AC400V, 50Hz |
||
|
Klasifikacija |
PC klasa: može se proizvesti i izdržati bez struje kratkog spoja |
||
|
Kategorija upotrebe |
AC-33iB |
AC-31B |
|
|
Pole No. |
2P |
3P |
4P |
|
Težina (kg) |
1.7 |
2.1 |
2.6 |
|
Električni |
Život: 2000 puta; Ručni rad: 5000 puta |
||
|
Nazivna struja kratkog spoja Iq |
50kA |
||
|
Uređaj za zaštitu od kratkog spoja (osigurač) |
RT16-00-63A |
||
|
Nazivni impulsni otporni napon |
8kV |
||
|
Upravljački krug |
Nazivni upravljački napon Us: AC220V/50Hz Normalni radni uvjeti: 85–110%Us |
||
|
Pomoćni krug |
2 releja, svaki sa dva seta kontaktnog kapaciteta kontaktnog pretvarača: AC220V/50Hz Ie=5y |
||
|
Vrijeme konverzije kontaktora |
<50ms |
||
|
Vrijeme konverzije operacije |
<50ms |
||
|
Povratno vrijeme konverzije |
<50ms |
||
|
Vrijeme isključenja |
<50ms |
||
Zahtjevi za vrijeme rada i instalaciju
|
Stavka |
Uslovi / Zahtjevi |
|
Temperatura ambijentalnog vazduha |
Maks . 40 stepen , min . -5 stepen , prosj. u roku od 24h Manje ili jednako 35 stepeni |
|
Visina |
Mjesto ugradnje Manje ili jednako 2000m |
|
Atmosferski uslovi |
Na 40 stepeni, relativna vlažnost manja ili jednaka 50%; na -5 stepeni, relativna vlažnost može biti veća (npr. 90% na 25 stepeni). Poduzeti mjere protiv povremene kondenzacije |
|
Stepen zagađenja |
ATS ispunjava stepen 3 prema IEC 60947-11 |
|
Kategorija instalacije |
ATS zadovoljava kategoriju prema IEC 60947-11 |
|
Uslovi ugradnje |
Vertikalno montiran u upravljačkom/razvodnom ormaru. Održavajte instalacijsku udaljenost kao što je prikazano na slici 1 |
4P dijagram ožičenja
Ukupna i ugradna dimenzija 100
