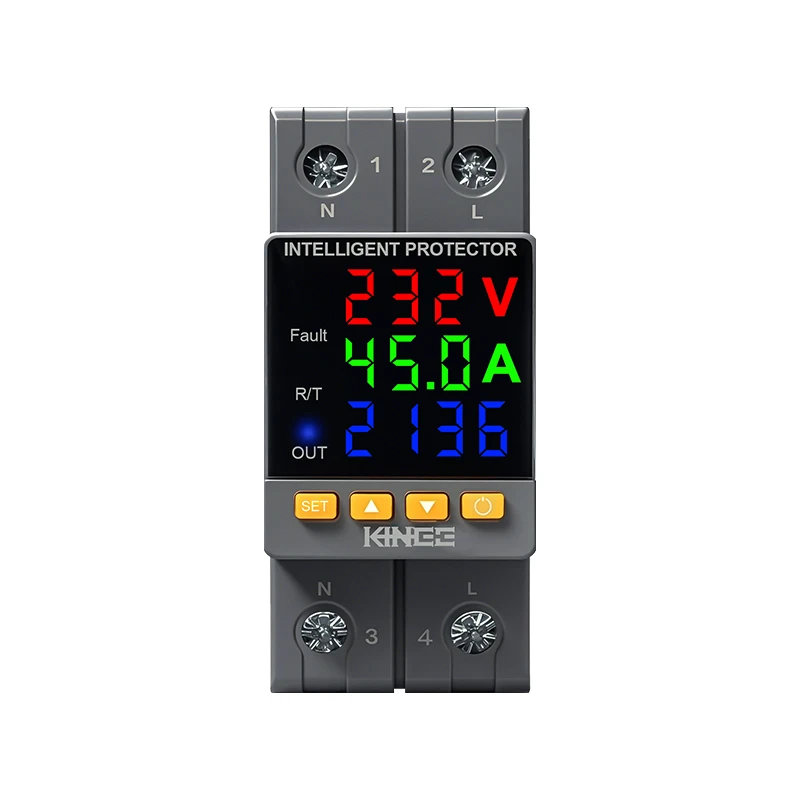

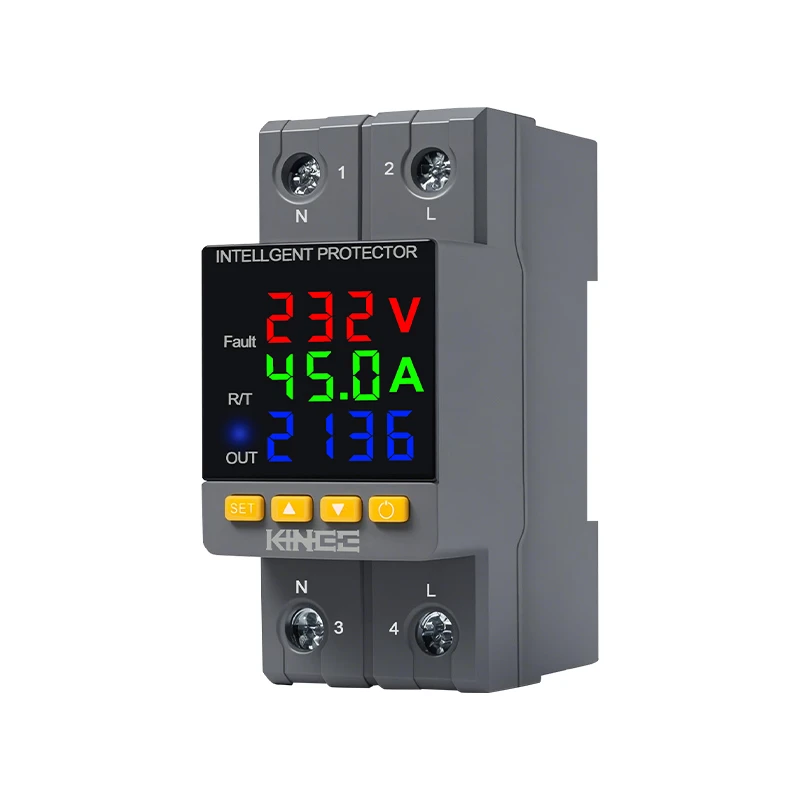

Uvod u proizvod

Proizvod Zaštitnik mjerača struje napona sa tri ekrana integrira zaštitu od prenapona, niskog napona{0}}starost, zaštitu od prekomjerne struje, mjerenje električne energije i inteligentne funkcije zaštite. Kada dođe do kvarova prenapona, podnapona ili prekomjerne struje u kolu, ovaj proizvod može odmah isključiti strujni krug, sprječavajući nepotrebno oštećenje električne opreme.

product-800-800

Prednja ploča Uvod

product-1162-549

Default Setting

Tehnički parametar	Opseg podešavanja	Korak	Tvornička postavka
Vrijednost isključenja prenapona	230~300V	1V	280V
Vrijednost isključenja podnapona	120~210V	1V	160V
Vrijednost prekoračenja struje	1~63A	1A	20A
Reset/start kašnjenje	1S-999S	1s	5s

Trenutna specifikacija	15A	25A	32A	50A	63A
Nazivna radna struja (In,A)	15	25	32	50	63
Maksimalna radna struja Imax (A, unutar 10 min)	25	30	40	60	80
Max.snaga opterećenja (kW)	3.6	5.5	7	11	13.9

Tehnički podaci

Projekt	Parameters
Nazivni napon napajanja	AC 220V
Raspon radnog napona	AC80V~300V (jednofazni)
Nazivna frekvencija	40/50/60/70Hz
Electric current(>A) Opseg podešavanja	1~63A
Overvoltage(>U) opseg podešavanja	130-300V
podnapon (	80~210V
Greška	2%
>U and	0.5S
Reset/start kašnjenje	1S-999S
Preciznost mjerenja napona	1% (ne prelazi 1% ukupnog raspona)
Nazivni napon izolacije	300V
Izlazni kontakt	1NO
Električni vijek	10⁵
Mehanički život	10⁶
Stepen zaštite	IP20
Stepen zagađenja	3
Visina	<2000m
Radna temperatura	-50 stepeni ~55 stepeni
Vlažnost	<50% at40℃(without condensation)
Temperatura skladištenja	-30 stepeni ~70 stepeni

Karakteristike

Zaštitnik mjerača struje i napona sa tri-prikazivača naglašava osnovnu prednost trostrukog-istovremenog prikaza trofaznih-faznih parametara, koji mogu precizno prikazati tro-napon/napon (ili kombinovane parametre kao što su struja, napon, snaga i električna količina) u realnom vremenu istovremeno. Integrira pune-dimenzionalne električne zaštitne funkcije uključujući prenapon, podnapon, prekomjernu struju, preopterećenje, fazni gubitak i tro-nebalans, te podržava prilagođavanje parametara kao što su pragovi zaštite i kašnjenja djelovanja, s funkcijom automatskog i ručnog resetiranja greške. Uz standardnu montažu na DIN šinu od 35 mm, pogodan je za scenarije trofazne distribucije energije kao što je AC380V. Sa strukturom otpornom na vatru-za visoku sigurnost i pouzdanost, kao i jednostavnu instalaciju i održavanje, široko se koristi za praćenje potrošnje energije i sigurnosnu zaštitu ključne industrijske trofazne-opreme uključujući motore, razvodne ormare i pumpe za vodu.
